一， 支柱：
装配产品，隔开对象，支撑承托其它零件，空心支柱可以嵌入件，收紧螺丝等。
1， 支柱一般不单独使用，连同外壁与筋一起使用，这样胶料流动更顺畅。
2， 支柱太高，困气，烧焦，一般不超过其直径的2.5倍。
3， 加强支柱的方法，加加强筋，加三角加强块。
4， 局部加强壁厚会引起产品缩水痕，空穴，增加内应力。
5， 支柱的导入孔，穿孔，避空孔的位置与产品保持一定的距离。
影响产品  塑胶的收缩率，成型工艺参数，模具设计，产品设计。

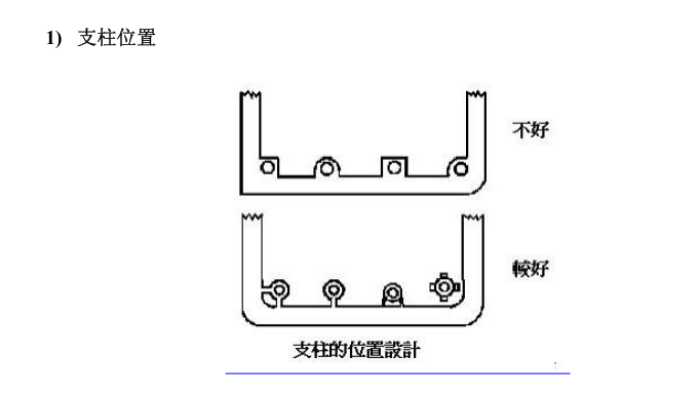

支住的位置：

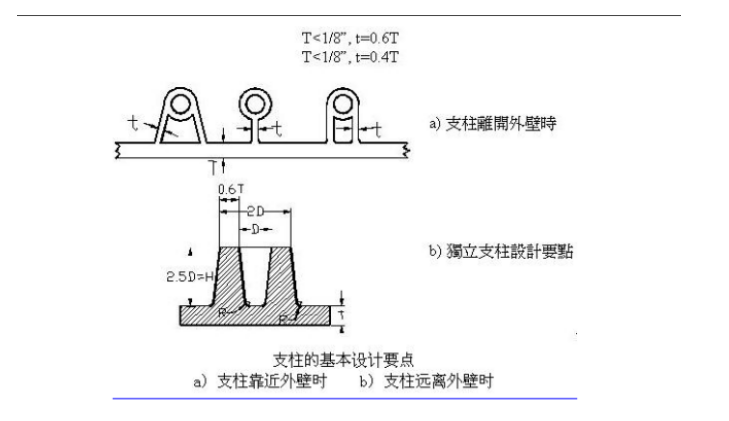

支柱的设计

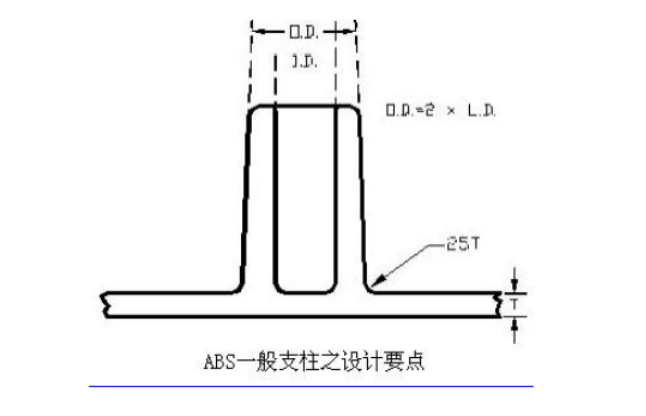

ABS支柱设计：支柱外径是内径的二倍足够，斜骨加强支柱的强度，由最小尺寸伸延至柱高90%位置。

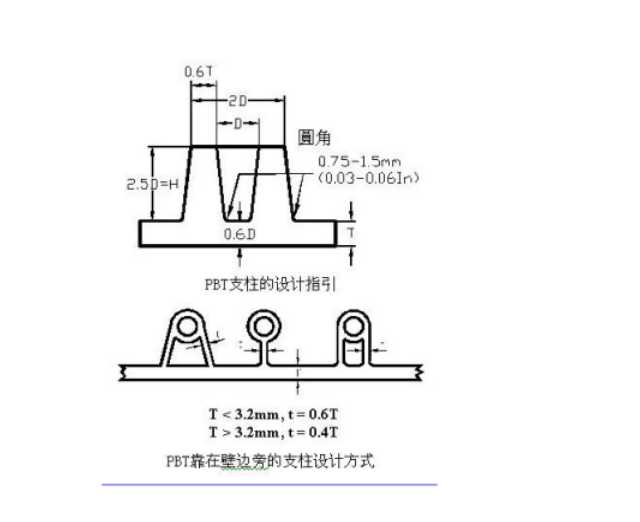

PBT支柱设计：支柱通常用于机构装配，如螺丝，紧压配合，导入装配等多种配合。

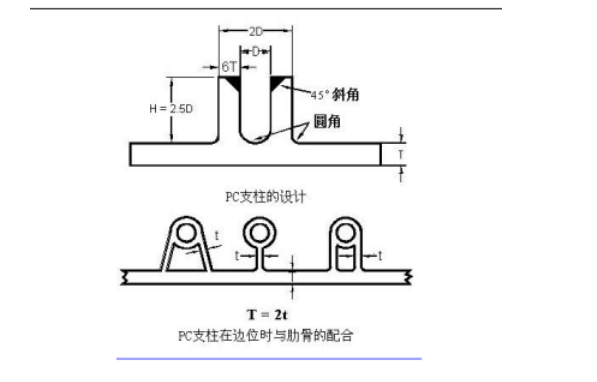

PC大部分是用来装配产品用，有时作为支撑其它物件或隔开物体用，很细小的支柱热融作固定部件用，支柱要与筋骨相连，以增加支柱强度。

PS支柱通常用过打入件收螺丝，导向针，攻牙作紧迫配合

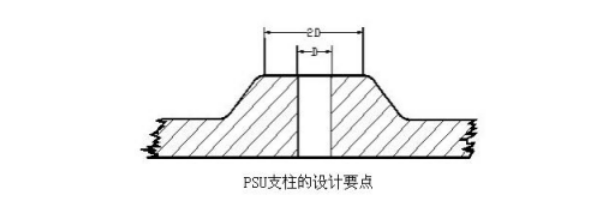

PSU支柱连接二部件的，外径是内径的二倍，高度不能超过内径的二倍。

二， 洞孔
主要是连结，以及培加产品的功能，相连洞孔的距离以及孔与直边的距离不能低于孔的直径，孔洞壁厚理应加大，螺孔与产品边缘距离大于直径的三倍。因为螺纹处的应力很大。

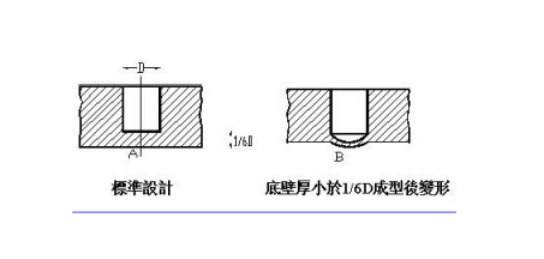

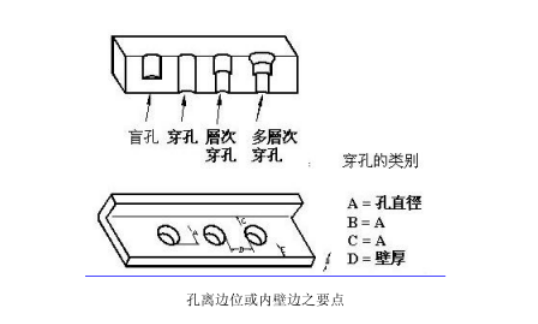

穿孔与盲孔，穿孔一般好处理，但二个面要磨平，盲孔是模具上的哥针形成，它是单边支撑的，所以哥针不能太长，易变形，一般盲孔的深度只限于直径的二倍。低于1.5MM的盲孔，应注意。

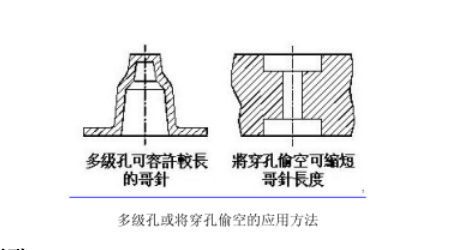

多级孔的设计

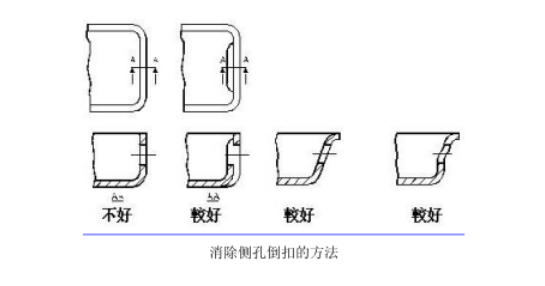

侧孔

洞孔的边缘应预留最少0.4MM的直身位

三 产品入件
通常作为紧固件或作为支撑件部份，当产品在设计上考虑便于反修，更换或重复使用，一般少用，因为成本及工序配合繁复。

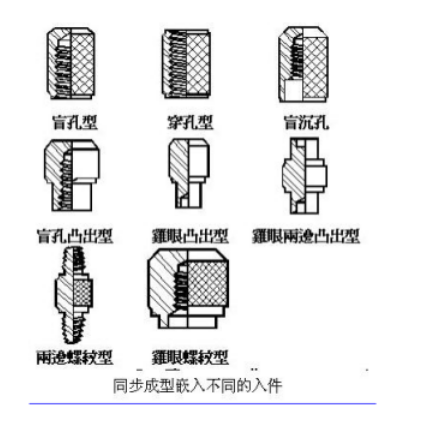

分同步成型及后期嵌入二种
（同步成型一般是预热放入模具，这样更好与塑胶料成型紧固）

 后期入件也分热式和冷式，热式是将入件加热到胶料的溶点压入，另外一种用超声波焊接，压入件正常比胶件平面要高点，减轻应力。

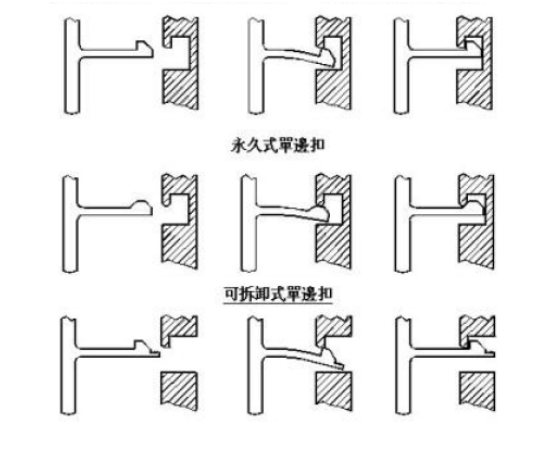

四， 扣位
分永久式和可折卸二种

扣位一般设计原理，（A-B/B）约在6%－10%之间。
五， 壁厚
壁厚主要取决于产品承受能力大小，作支它零件的支撑，柱位的数量，伸出部分的多少及选定的胶料来确定，热塑性的以4MM为限。
设计壁厚

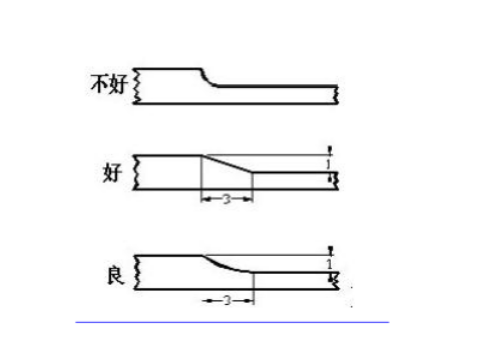

平面准则：过渡不得超过壁厚的三分之一

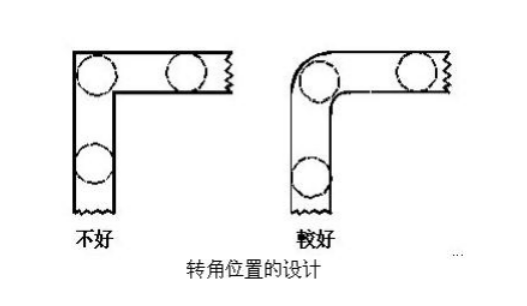

转角准则：

一般圆周在壁厚的0.2至0.6之间。0.5最好

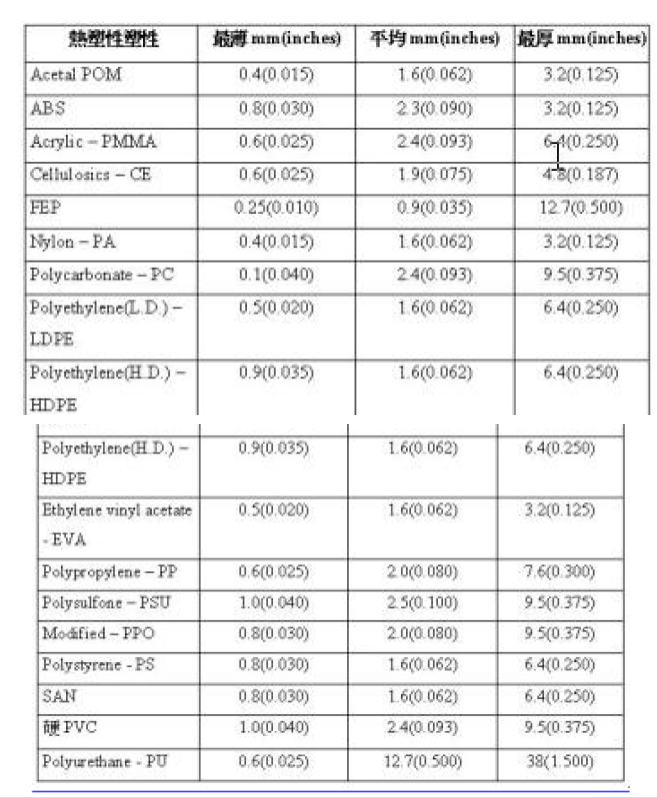

壁厚限制图表：

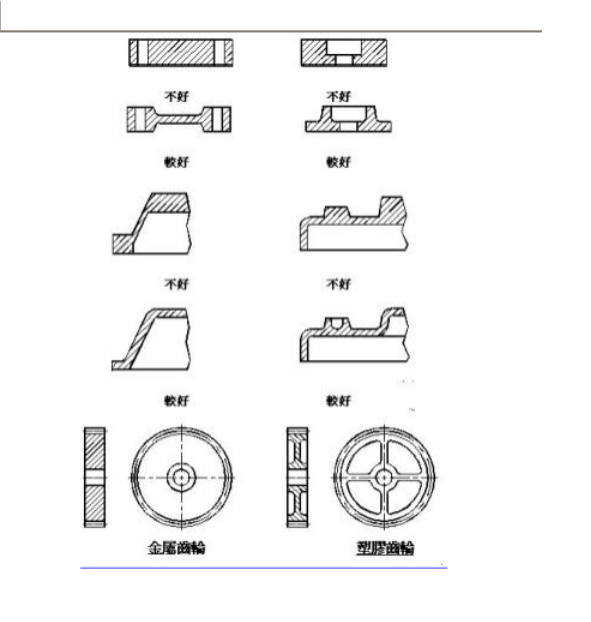

其实很多厚胶的产品都可以通过使用加强筋及改变横切剖面形状取代，可以减少成本，还可以达到原来产品应有的强度及功能要求。


ABS  壁厚一般在1.5至4.5mm,比这个小的壁厚一般用在流程短或小产品上，正常都在2.5MM。壁厚在3.8至6.4MM时可使用结构性发泡。
建议圆角在壁厚的25%最适半径在60%，轻微增加壁厚可以减少应力。
PC壁厚最大可以达到9.5MM。若要效果好，壁厚不应过3.1MM.其它可以增加筋骨，加强强度。最小壁厚可以在0.75MM，短的胶流程可以达到0.3MM壁厚。
LCP：
最薄壁厚0.4MM.一般在1.5MM.
PS:一般壁厚不应该超过4.0MM.圆角建议使用25%至75%壁厚。
PA：尼龙建议使用最小壁厚，等厚可以减少变形，如果有渐次减小的，可以使用光顺渐次变小。最佳R角在60%壁厚。
PSU最小壁厚在2.3MM。最小壁厚0.8MM。流距不超过76.2MM.
PBT:壁厚在0.76至3.2MM之间。要求均一厚，如可有过渡壁厚，按3：1渐次过渡。增加圆角是加强产品的好方法。圆角在10%至60%最好。

六， 出模角
出模角一般凭经验确定，高度抛光的可使用1/8或1/4度出模角，深入或织纹的产品要求出模角相应增加，0.025MM增加一度出模角
ABS:出模角一般0.5至1度。
LCP:在突出胶位面以上的地方都要做0.2至0.5度出模角。壁边深没有抛光或有织纹的可以增加0.5到1.5度。
PBT：表面光洁度好的，0.5度即可，每增加0.03增加1度脱模角。
PC:脱模角在任何突的地方，上下模的地方都可拔模。1.5至2度够了。每深。0.25增加1度拔模。
PET：肋骨，支柱边壁，流道壁，0.5脱模即 可。
PS:一般1度脱模角。
七， 加强筋
加强筋对一些受压力，扭力，弯曲的塑胶产品适用，有助于胶料流动，填充。

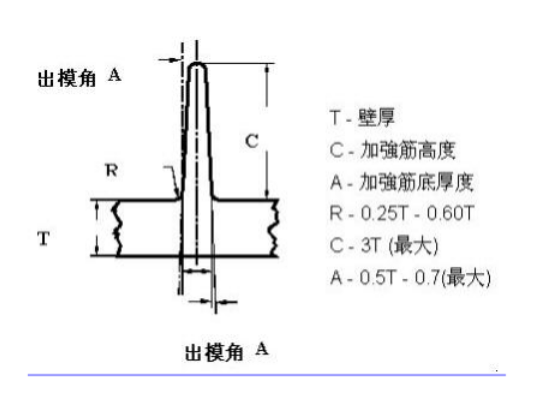

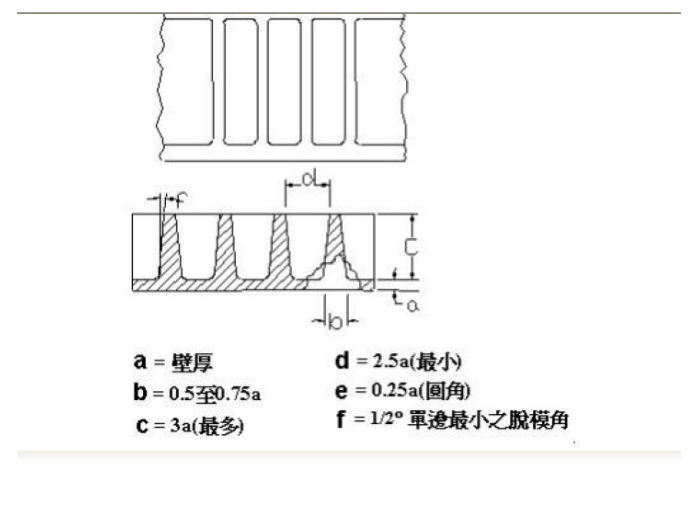

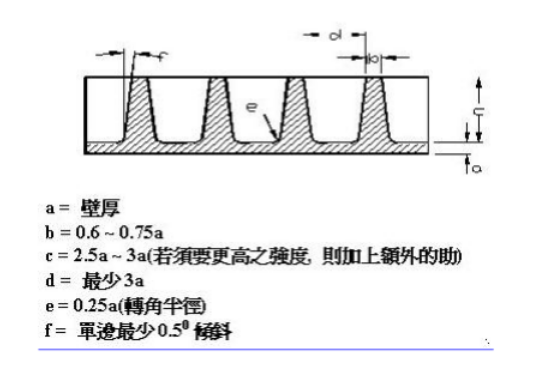

加强筋与壁厚的关系

不同材质的设计要求:
ABS:正常筋厚50%壁厚，最高80%

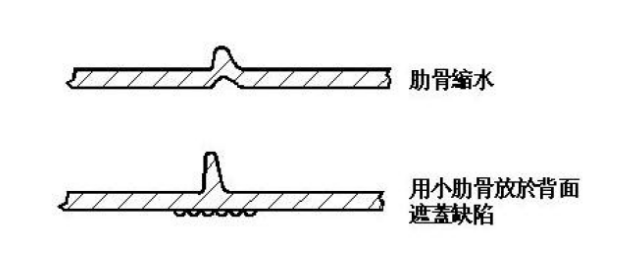

PA:筋骨高度不应是筋底部的三位或更高，在任何一条筋骨后面都要做小的肋骨或凹槽，可以装饰作用，消除缩水的缺陷。

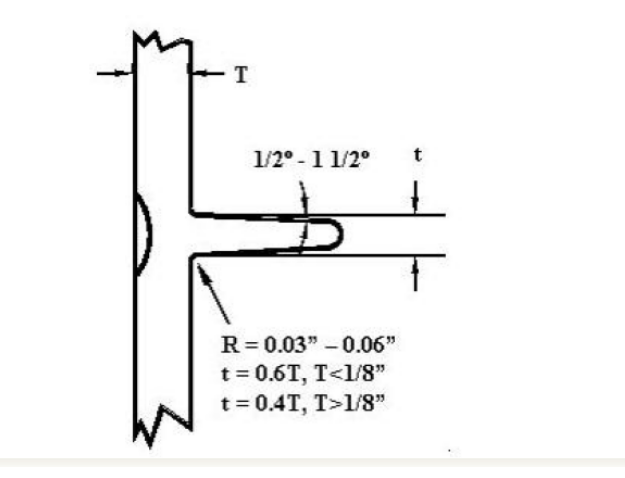

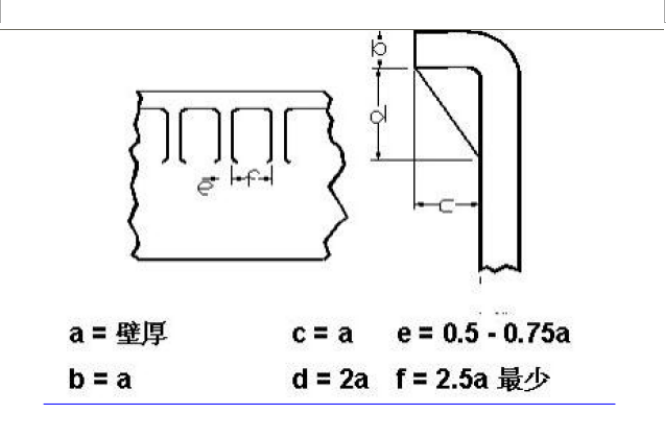

PBT厚的肋骨尽量减少汽泡，缩水纹和应力集中，方式的考虑会限制肋骨的尺寸，壁厚3.2MM以下时肋骨厚不得超过壁厚的60%，以上时不得超过40%壁厚，肋骨高度不得超过厚壁的3倍，肋骨与壁厚的地方用0.5R来过渡。使胶流动顺畅减少应力。



PC：一般的肋骨取决于塑料流程和壁厚，若肋骨应用补强作用，薄的肋骨比厚的要好，PC参照PS设计。
PS:肋骨的厚度不应超过壁厚的50%，否则会引起不光泽。

PS置于中位的设计要点。

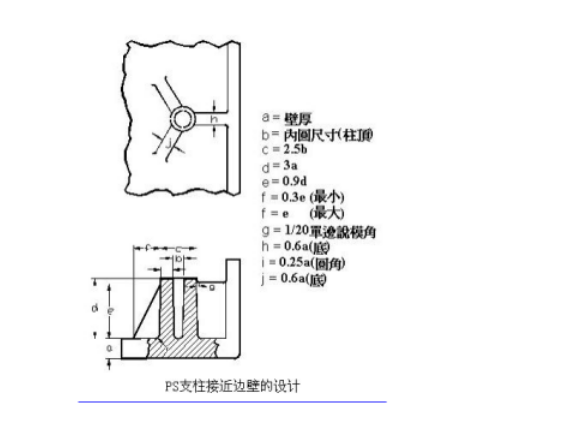

PS置于边位的设计要点。
